三菱 FX3U-BD、FX3U-ADP、FX2N-BD、FX2N-ADP 连接手册

2021-1-3 17:00| 发布者: deaadmin| 查看: 1314| 评论: 0|原作者: DEA

DEA 通信模块

三菱 FX3U-BDFX3U-ADPFX2N-BDFX2N-ADP 连接手册



2019.07.31

一、 接线方法

    RS485



PLC

SDA

SDB

RDA

RDB

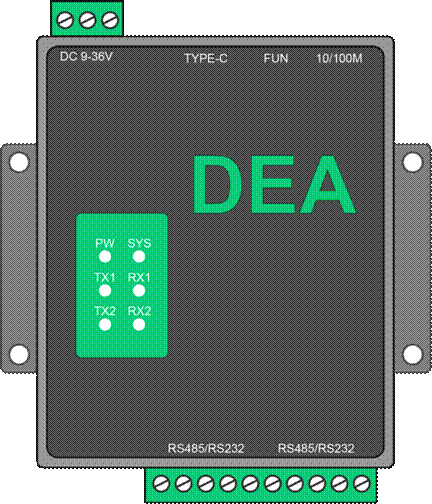

DEA

A

B





    RS232



PLC

2 RX

3 TX

5 GND



DEA

RX

TX

E

二、 注意事项

当使用 FX3U-BD 时需要在 Works2 设定 CH1 端口参数。当使用 FX3U-ADP 时需要在 Works2 设定 CH2 端口参数。

FX2N  FX3U 配置相同。

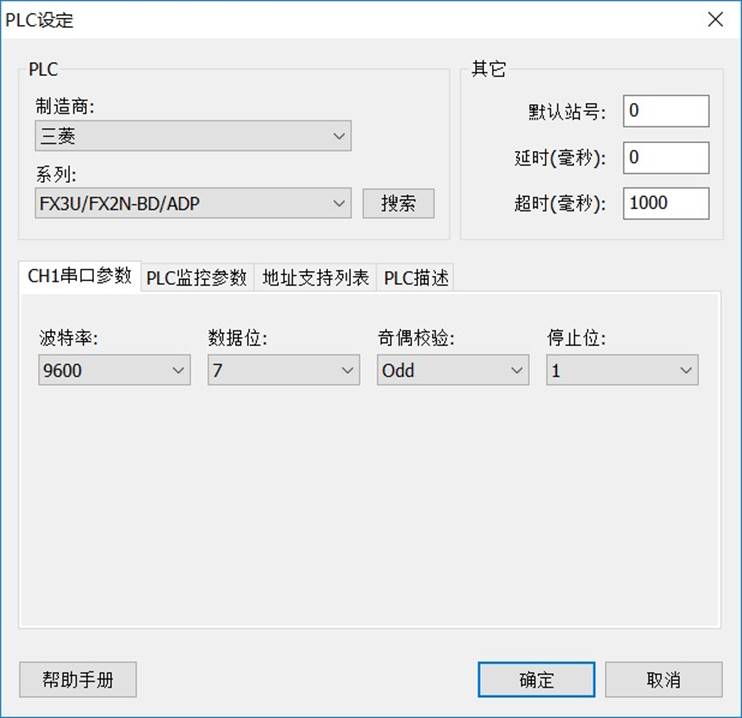

三、            DEACM 设定

四、            Works2 设定

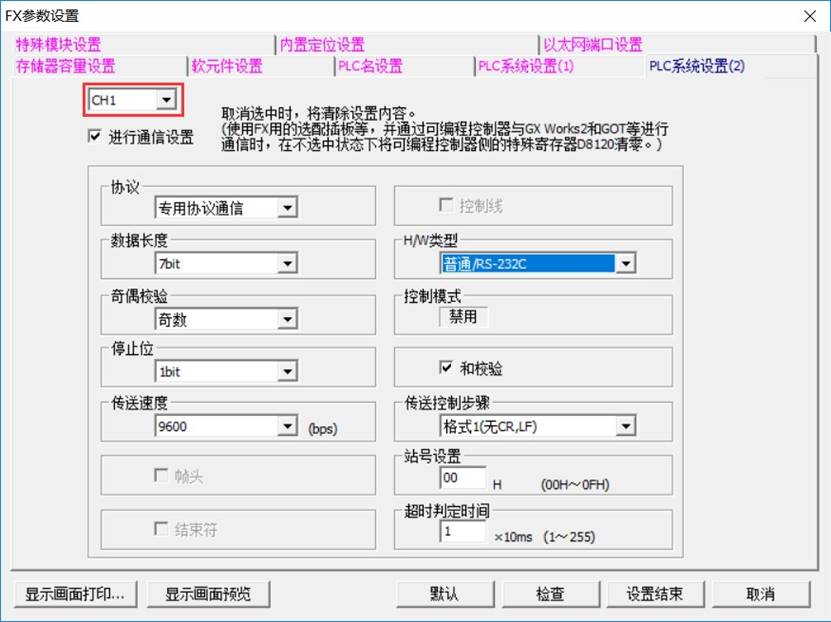

FX3U-BD “PLC 参数选项卡中选中“PLC 系统设置 2”页:

备注:使用 RS485 “H/W 类型应选择“RS485”

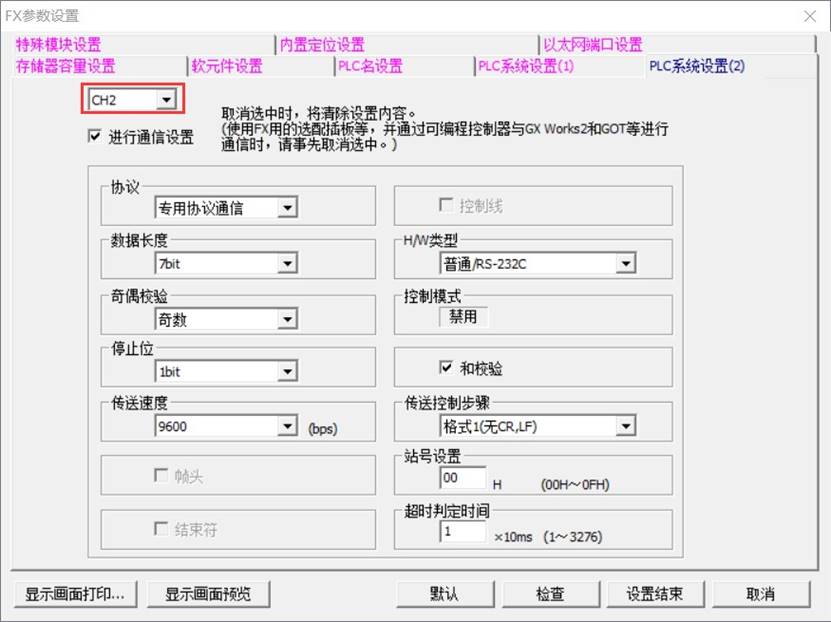

FX3U-ADP “PLC 参数选项卡中选中“PLC 系统设置 2”页:

备注:使用 RS485 “H/W 类型应选择“RS485”

上传配置并对 PLC 重新上电。

详见:http://www.dea-con.com/html/fx2nfx3nandDEAconncet.htm
