欧姆龙PLC与台达温控DTC,宇电温控，三菱变频器E700等同时通讯
工具：是人类制造为人类方便生活工作而产生的产品
用到的工具如下：欧姆龙PLC、台达温控DTC1000、宇电温控AI516、三菱变频器E700\D700、DEA通讯模块
1.首先打开DEA-CON软件，制造商中选中：欧姆龙，型号选：CS/CJ/CP1,协议9600，7E1, 此处设定与PLC通讯接联口一至。（如果PLC具有以太网也可以选择以太网接口通讯）此处不举例说明了。

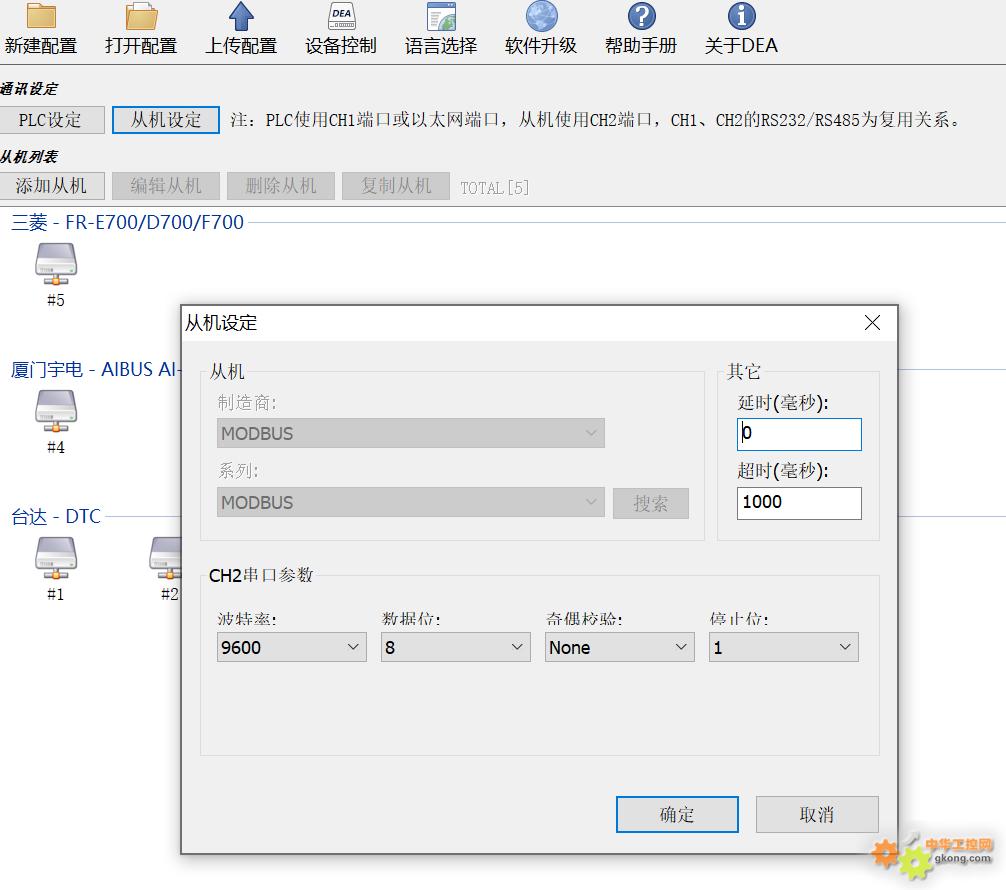

2.设定从机：与其它的从机协议一样选MODBUS,9600,8N1（也可以选择别的协议，配制过程中通过DEA自身功能转换识别）

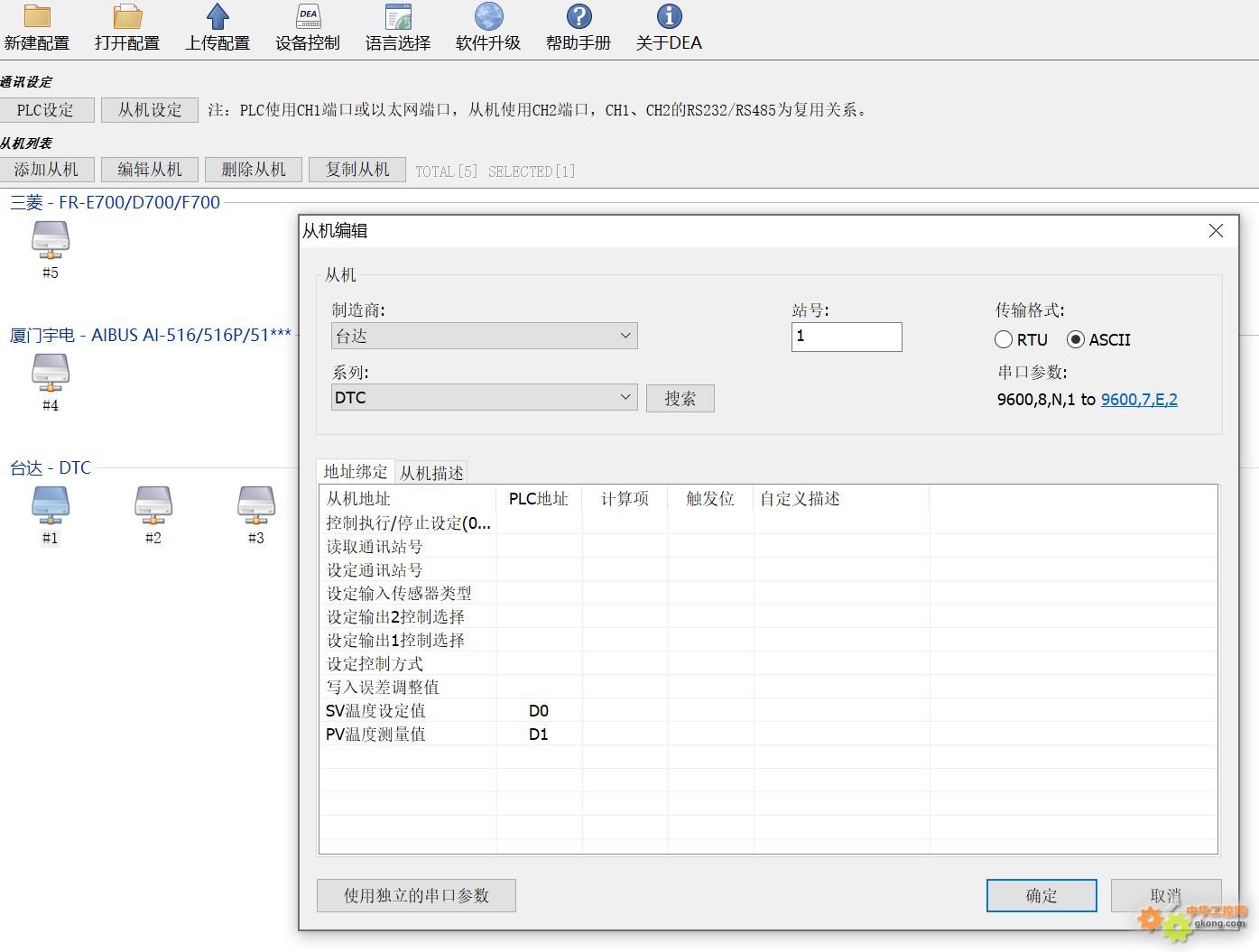

3.增加从机站，打开添加从机站---制造商：台达-----系列：DTC-----填入温度设定值：D0,温度测量值 ：D1

4.增加从机站，打开添加从机站---制造商：宇电-----系列：AIBUS AI-516/518/519 -----地址邦定中填入：SV温度设定值 ：D10，PV温度测量值 ：D11

5.增加从机站，打开添加从机站---制造商：三菱-----系列：E700/D700/F700 -----地址邦定中填入：写入运行频率：D20,写入运行命令：D21

以上通讯就配制完成了，然后使用TYPE-C联接线将DEA模块与电脑联接，再点击上传配置完成便自动运行欧姆龙PLC（CP1H）与台达温控DTC,宇电温控，三菱变频器E700通讯

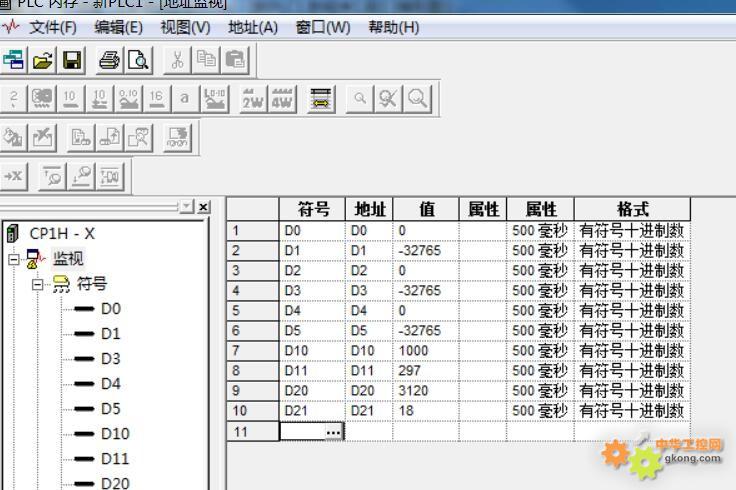

如果装有PLC编程工具可以打开监控数据：

目前监控数据如下



这样所有通讯联接在5-10分钟之内就可以完成。
